分层可导航小世界图

1. 背景与动机

当数据（图片、音频、文本）被 Embedding 模型向量化后，如何从海量向量中快速找到最近邻是一个核心问题（最近邻问题），这个过程称为最近邻搜索（Nearest Neighbor Search）。

精确最近邻（KNN）需要 O(N*d) 的暴力比较，数据量稍大就无法接受。近似最近邻搜索（ANN） 通过牺牲一点点精度换取数量级的加速，HNSW 是目前 ANN 领域的 SOTA 方案之一。

参考论文：Efficient and robust approximate nearest neighbor search using Hierarchical Navigable Small World graphs (Malkov & Yashunin, 2016)

2. 理论基础：六度分隔与可导航小世界

核心理论是六度人脉：世界上任意两人平均只需 6 个中间人就能建立联系。

2.1 可导航小世界公式

$$ \text{局部密友} + \text{少量远程捷径} = \text{任意两点之间距离极短} $$

2.2 为什么需要远程捷径

纯局部连接形成的是网格/聚类——跨区域必须逐跳穿过中间节点，路径长度与节点数成正比（O(√N)）。加入少量随机长边后，任意两点跳数降至 O(log N)，这就是小世界图的核心性质。

3. 单层 NSW（Navigable Small World）

3.1 结构

稠密本地连接：每个向量只和离自己最近的 M 个向量建立连接（精确近邻边）
少量随机长边：插入过程中，新节点被随机连接到的早期节点会成为"枢纽"，自动形成长边

3.2 搜索算法（贪心 KNN Search）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


function SEARCH_NSW(query, entry, K):
    // 从 entry 出发，每一步只走到离 query 最近的邻居
    cur = entry
    while True:
        nearest = None
        minDist = INF
        for neighbor in neighbors(cur):
            d = distance(neighbor, query)
            if d < minDist:
                minDist = d
                nearest = neighbor
        if minDist >= distance(cur, query):
            break  // 无法再改进 → 局部最优
        cur = nearest
    return cur  // 近似最近邻

贪心搜索返回的是局部最优而非全局最优，但因为小世界图的拓扑性质，这个局部最优通常离全局最优很近。

3.3 优点与局限

优点：结构简单、高维友好、任意两点跳数少（5~6 跳）。

局限：

数据量百万级以上，跳数增长到 7~9 跳
没有全局入口策略——从任意点出发，第一次跳的目的地不可控
搜索路由可能先"绕远路"再收缩

4. 多层 HNSW（Hierarchical NSW）

4.1 设计思想

仿照社会分层：顶层是"跨领域大佬"（节点少、长边多），底层是"普通人"（全量节点、本地连接）。搜索时从顶层快速定位区域，逐层下沉精细搜索。

图层结构：

Layer L（顶层）：节点数最少，全是长边。类比社会名流
Layer 1：节点指数级增多，长短边混合
Layer 0（底层）：全量节点 + 稠密近邻边，负责最终精准搜索

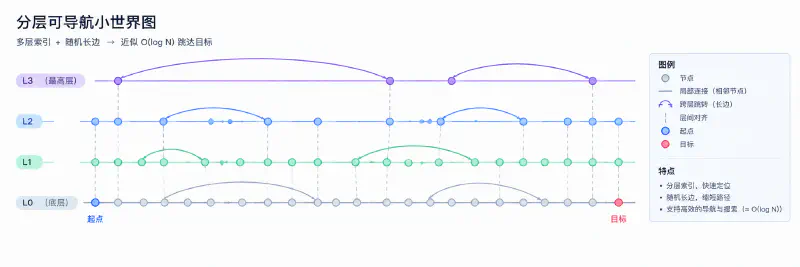

分层图

4.2 核心优势

从顶层一路贪心到底层，搜索路径从单层的 5~~6 跳压缩到 **2~~4 跳**。关键改进在于找到最好的起点——顶层节点天然就是优质入口。

层级搜索示例

5. 核心算法详解（以实现为导向）

5.1 层级分配 (Level Generation)

每个节点被分配一个随机层级 l，服从指数衰减分布：

1
2
3


function GET_RANDOM_LEVEL(mL):
    // mL = 1 / ln(M)，控制衰减快慢
    return floor(-ln(uniform(0,1)) * mL)

性质：

P(level ≥ k) ∝ exp(-k/mL)，每上升一层节点数约除以 M
顶层期望节点数 = totalNodes × (1 - 1/M)^{topLayer}
例如 M=16, N=100万，顶层约 100万 × (1-1/16)^{3} ≈ 550 节点

5.2 SEARCH 算法

逐层贪心 + 底层扩大搜索（ef 参数控制宽度）。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36


function SEARCH_LAYER(query, entry, ef, layer):
    visited = set()
    candidates = MinHeap()   // 按距离升序，待探索
    results   = MaxHeap()    // 按距离降序，当前 top-ef 候选

    visited.add(entry)
    candidates.push(entry, dist(entry, query))
    results.push(entry, dist(entry, query))

    while candidates is not empty:
        c = candidates.pop()          // 离 query 最近的候选
        furthest = results.peek()     // 当前候选中最远的
        if dist(c, query) > dist(furthest, query):
            break                     // 无法再改进（关键剪枝）

        for neighbor in adj_list[c][layer]:
            if neighbor not in visited:
                visited.add(neighbor)
                f_dist = dist(results.peek(), query)
                d = dist(neighbor, query)
                if d < f_dist or |results| < ef:
                    candidates.push(neighbor, d)
                    results.push(neighbor, d)
                    if |results| > ef:
                        results.pop()  // 移除最远的

    return results  // 返回 ef 个候选节点


function SEARCH(query, K, ef):
    cur = entryPoint
    // 从最高层逐层下降到第 1 层（每层只走 1 个近邻）
    for l in topLayer .. 1:
        cur = SEARCH_LAYER(query, cur, ef=1, l).pop()
    // 底层用完整的 ef 搜索
    return SEARCH_LAYER(query, cur, ef, 0).topK(K)

为什么高层用 ef=1？ 高层只为找到下一层入口点，不需要过多候选——选最好的一个就够了，减少无用计算。

5.3 INSERT 算法

插入 = 分配层级 + 逐层找邻居 + 双向连接 + 必要时剪枝。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29


function INSERT(node, M, Mmax, Mmax0, efConstruction, mL):
    level = GET_RANDOM_LEVEL(mL)
    cur = entryPoint

    // 1. 从顶层搜索到 level+1 层，确定入口
    for l in topLayer .. level + 1:
        cur = SEARCH_LAYER(node, cur, ef=1, l).pop()

    // 2. 从 min(level, topLayer) 向下插入到 0 层
    for l in min(level, topLayer) .. 0:
        candidates = SEARCH_LAYER(node, cur, efConstruction, l)
        M_layer = (l == 0) ? Mmax0 : M
        neighbors = SELECT_NEIGHBORS(node, candidates, M_layer)

        // 双向连接
        for neighbor in neighbors:
            add_edge(node, neighbor, l)
            add_edge(neighbor, node, l)
            // 如果某节点连接数超限，裁剪其邻居
            if degree(neighbor, l) > limit(neighbor, l):
                shrink_connections(neighbor, l)

        // 3. 更新下一层的入口为当前层找到的最佳点
        cur = closest(candidates)

    // 4. 如果新节点的 level 比当前顶层高，更新全局入口
    if level > topLayer:
        entryPoint = node
        topLayer = level

5.4 SELECT-NEIGHBORS 邻居选择策略

这是 HNSW 的核心创新之一。两种策略：

Simple 策略（默认回退）：

1
2
3


SELECT_NEIGHBORS_SIMPLE(candidates, M):
    // 直接取距离最近的 M 个候选
    return sort_by_distance(candidates)[:M]

问题：选出来的邻居全挤在一起，缺乏"可导航性"。

Heuristic 策略（推荐）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


SELECT_NEIGHBORS_HEURISTIC(candidates, M, layer, query):
    // candidates 按距离 query 排序
    result = []
    queue  = sort_by_distance(candidates)  // 升序

    // 第一轮：贪心选，只选"非冗余"的
    for c in queue:
        if is_closer_to_existing(c, result, query):
            continue    // c 离某个已选邻居比离 query 更近 → 冗余
        result.append(c)
        if |result| == M:
            return result

    // 第二轮：如果不够 M 个，从最近者补足
    for c in queue:
        if c not in result:
            result.append(c)
            if |result| == M:
                break
    return result

其中 is_closer_to_existing 检查 dist(c, query) > dist(c, any_result)，如果成立说明 c 被已有邻居"覆盖"了，不需要重复连接。

启发式选择的效果：生成的邻居在空间中分布更发散，远程捷径更丰富，搜索路径更短。

论文推荐：底层用 Mmax0 + heuristic，上层用 M + simple。这是因为底层需要高精度（heuristic 发散好），上层只需要快速路由（simple 足够且更快）。

5.5 连接剪枝 (Shrink Connections)

当一个节点的度数超过该层限制（M_max 或 M_max0）时，需要裁剪多余连接——同样用 heuristic 策略保留最"有价值"的邻居。

1
2
3
4


function SHRINK_CONNECTIONS(node, layer):
    candidates = all_neighbors(node, layer)
    new_neighbors = SELECT_NEIGHBORS_HEURISTIC(candidates, limit(layer), layer, node)
    set_neighbors(node, new_neighbors, layer)

6. 参数体系深度解析

6.1 核心参数总表

参数	含义	典型范围	默认值（FAISS）	对召回的影响	对延迟的影响
M	每层（非底层）最大连接数	12~48	32	M ↑ → 图更密，召回↑	M ↑ → 遍历任务↑，延迟↑
M_max0	底层最大连接数	2M~4M	64	↑ → 底层精度↑	↑ → 底层搜索慢
ef_construction	建图时搜索宽度	100~400	200	↑ → 图质量↑（边际递减）	↑ → 建图慢（O(N log N) → O(N ef log)）
ef	搜索时候选队列大小	10~500	—	↑ → 召回↑（调优最直接）	↑ → 线性增加延迟
mL	层级衰减率	1/ln(M) ~ 1/log2(M)	1/ln(M)	大 → 上层节点多，路径长	太大 → 检索变慢；太小 → 顶层过快到底

6.2 M 与 M_max0 的关系

M_max0 通常设为 2*M 或更大，因为底层承担最终精度
如果 M_max0 = M，底层节点的连接数容易被暴力剪掉太多，导致召回下降
实现中 limit(l) 在 l==0 时返回 M_max0，否则返回 M

6.3 ef_construction 的选择

ef_construction ∈ [M, 上限 ~2000]
ef ∈ [1, 上限]
关系：ef_construction ≥ ef（否则建图搜索窄于检索，不合理）
典型搭配：ef_construction = 200（建图），ef 从 20 ~ 500（运行时动态调）

召回-ef 曲线有边际递减，建议画一次曲线找出拐点。

6.4 mL 的推导

$$ m_L = \frac{1}{\ln(M)} $$

这个值保证每向上一层，期望节点数除以 M。推导：

在底层（level=0）有全部 N 个节点。一个节点出现在 level≥k 的概率是 $1/M^k$，所以 level≥k 的期望节点数是 $N / M^k$。当这个值小于 1 时，顶层建立：

$$ \frac{N}{M^{L}} < 1 \Rightarrow L > \log_M N = \frac{\ln N}{\ln M} $$

所以顶层高度 ≈ $\ln N / \ln M$，M=32, N=100万时顶层 ≈ 4 层。

6.5 参数交互关系

1
2
3
4
5


       M 大 → 每层连接多 → 图更密 → 召回高
        ↓                              ↓
   mL 应减小 ← 否则上层节点过多 → 搜索路径长
        ↓
  反之亦然

所以 M 和 mL 需要联动调，不能各自独立改。

7. 调参实战指南

7.1 精度优先场景（召回率 > 99%）

1
2
3
4
5


M              = 32~48
M_max0         = 64~96
ef_construction = 400~800
ef              = 300~500（检索时）
mL              = 1/ln(M)

代价：建图慢（5~10 倍基准），内存大，检索延迟高。

7.2 延迟优先场景（高 QPS，~10ms 级）

1
2
3
4
5


M              = 12~16
M_max0         = 24~32
ef_construction = 100~200
ef              = 20~100（检索时）
mL              = 1/ln(M)

代价：召回率可能降至 90~95%。

7.3 调参流程（推荐）

1
2
3
4
5
6
7


1. 固定 M = 16, M_max0 = 32, mL = 1/ln(M)
2. 用 ef_construction = 200 建图
3. 测试不同 ef 的召回-延迟曲线 → 找到 ef 拐点
4. 若召回不达标，增大 M → M_max0, ef_construction
5. 在目标 ef 下微调：
   - 若召回达标但延迟高：减小 M 或 ef
   - 若延迟低但召回不足：增大 M 或 ef（优先调 ef，代价小）

7.4 常见陷阱

现象	原因	解决
建图极慢	ef_construction 太大	从 200 开始，上线前再加大
搜索慢但召回高	不需要那么高召回，ef 太大	减小 ef
召回低但搜索快	ef/M 太小	适当增加 ef / M
建图后召回不随 ef 增长	M_max0 太小，底层图太稀疏	增大 M_max0
内存 OOM	参数过大 + 数据量超内存	减 M / 换 DiskANN / 分片

8. 工程实现注意事项

8.1 删除操作（HNSW 的软肋）

HNSW 原生不支持删除。删除一个节点意味着必须重建所有与被删节点相连的边——这在多层结构中极其复杂。

常见方案：

惰性标记（Tombstone）：标记删除，搜索时跳过。简单，但被删节点仍占用内存，删除多了图质量下降
标记 + 周期性重建：累积到阈值（如 20%）后重建整个索引
原地替换：将删除节点的邻居重新连接（实现复杂，几乎不用）

实践中大部分生产系统（Milvus、FAISS）采用方案 1+2

8.2 更新操作

HNSW 不支持更新，通常实现为删除 + 重新插入。频繁更新的场景建议考虑其他索引（如 IVF 或磁盘方案）。

8.3 内存占用分析

每一层存储：

节点 ID（int）：4B
邻居列表（边）：每邻接 4B（指针）+ 距离值如果用预计算可额外存储

单节点内存 ≈ (M_max0 + M * avgLayers) * 4B + 固定开销

Estimate for N=100万, M=32：

底层连接数 ≈ N × M_max0 = 100万 × 64 = 6400万条边
上层连接数 ≈ N × (1 + 1/M + 1/M² + …) × M ≈ 100万 × 1.03 × 32 ≈ 3300万条边
总边数 ≈ 1亿条边 ≈ 400MB~800MB（看指针/距离存储方式）

实际中 HNSW 内存占用约为原始数据的 2~5 倍（取决于 M 和 M_max0）。M=32 时，100万 128维 float 数据约占用 1~2GB。

8.4 并发安全

搜索（读取）：天然支持无锁并发——搜索只读，不修改图
插入（写入）：需要加锁。常见做法：
- 全局读写锁（简单但写入时阻塞搜索）
- 逐层锁 + CAS（复杂，高性能）
- 批量插入后重建（离线场景）

8.5 内存随数据增长的分析

HNSW 是纯内存索引，数据规模超过可用内存时无法工作。大规模（亿级以上）的选择：

DiskANN：HNSW 思想的磁盘版，用 SSD 分页存储图，只加载热数据到内存
分布式 HNSW：按 ID 范围分片，每台机器一个独立图，用 Router 合并结果（Milvus 方案）
混合：Product Quantization (PQ)：压缩向量后用 HNSW，适合显存不足的 GPU 场景

9. HNSW vs 其他 ANN 算法

算法	检索延迟	建图速度	内存占用	高维支持	更新友好	适用场景
HNSW	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐（大）	⭐⭐⭐⭐⭐	❌	小~中规模、高精度、纯内存
IVF	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐	✅	大数据量、GPU加速
IVF+HNSW	⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐	⭐⭐⭐⭐⭐	✅	兼顾精度与规模（Milvus 默认）
KD-Tree	⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐（d<20）	❌	低维空间、精确搜索
LSH	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐	✅	理论保证、特定距离函数
DiskANN	⭐⭐⭐⭐	⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐	✅	超大规模（亿级+）、SSD部署

为什么 HNSW 仍然是"最好"的？

召回-延迟 Pareto 前沿最先进——同等召回率下延迟最低，同等延迟下召回最高
一个索引搞定，不需要训练（IVF 需要训练聚类）——部署简单
FAISS、Milvus、Qdrant、Weaviate、Chroma、Elasticsearch 都在用

什么时候不用 HNSW？

数据规模超大且内存不足 → DiskANN / 分片
需要频繁增删改 → IVF / DiskANN
需要确定性精确结果 → KD-Tree / Brute Force
部署在 GPU 上 → GPU-IVF（HNSW 不擅长 GPU 并行化）

10. 从理论到实现的路线图

如果自己实现 HNSW，推荐步骤：

1
2
3
4
5
6
7
8


Step 1: 实现底层数据结构（邻接表 + 层级管理）
Step 2: 实现单层 NSW 插入 + 贪心搜索（验证正确性）
Step 3: 实现多层 SEARCH（逐层贪心）
Step 4: 实现多层 INSERT（层级分配 + 双向连接）
Step 5: 实现 SELECT-NEIGHBORS heuristic
Step 6: 实现 SHRINK-CONNECTIONS 剪枝
Step 7: 添加 ef 参数和候选队列
Step 8: 调参优化

开源参考实现：

FAISS(CPU): https://github.com/facebookresearch/faiss/blob/main/faiss/impl/HNSW.cpp
HNSWlib: https://github.com/nmslib/hnswlib（最干净的原版实现，建议从这读起）
nmslib: https://github.com/nmslib/nmslib
